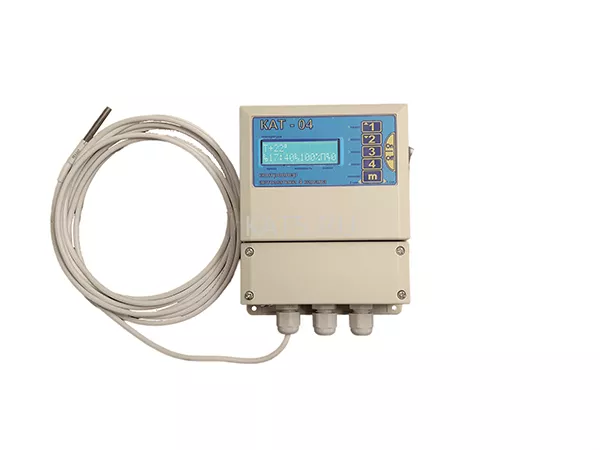

Блок управления КАТ-4

Контроллер имеет 4 варианта исполнения:

1. КАТ-04 с датчиком температуры
2. КАТ-04 с датчиком температуры и влажности воздуха
3. КАТ-04П   с датчиком температуры и пульт по радиоканалу
4. КАТ-04П   с датчиком температуры и влажности воздуха, и пульт по радиоканалу

Контроллер производит измерение температуры и влажности. Имеет выносной датчик на длину 2 метра. Контроллер имеет 4 независимых канала для исполнительных устройств на 12 вольт и 5-й канал реле способное коммутировать нагрузку 220 вольт. К каждому из 4-х каналов можно подключить и настроить следующие устройства: привод реечный, привод линейный, клапан полива импульсный, клапан полива постоянный, клапан полива шаровый с мотор-редуктором. Управление проветриванием или поливом может осуществляться либо по температуре, либо по влажности. К 4-м каналам можно подключить и настроить следующие устройства:

• Привод реечный
• Привод линейный
• Клапан полива импульсный
• Клапан полива постоянный
• Клапан полива шаровый с мотор-редуктором
• Пятый канал - выход реле, которое коммутировать нагрузку 220 вольт 4 ампера.

Контроллер отображает суточное время, имеет таймер полива на каждый день недели, для управления насосом или электромагнитным клапаном полива растений. Возможность задать любой интервал полива по дням недели. Имеет систему слежения по току за приводами, т.е. при наезде дверью на препятствие, она остановиться. Производит индикацию наибольшей и наименьшей измеренной температуры за прошедшие сутки с указанием времени. Контроллер модели КАТ-04П имеет пульт дистанционного управления по радиоканалу. С помощью пульта можно управлять 4-мя каналами. Дистанционно включать и отключать полив. Все настройки сохраняются в энергонезависимой памяти. Размер корпуса 120мм x 150мм x 46мм (д x ш x г). Степень защиты IP44.

Чтобы понять какую автоматику выбрать прочитайте статью.

Устройства которыми может управлять контроллер автоматики.(Читать статью)

Итак, контроллер можно использовать:

• Для управления проветриванием теплицы. Есть 4 канала, на каждый из которых можно подключить привод.
• Для управления поливом, как контроллер полива. Задавать  время включения-выключения на каждый день недели 2 раза в сутки или задать циклический полив, как на гидропонике допустим полив с 12-00 до 21-00 длительность 2 секунды, пауза 2 секунды и т.д.
• Для поддержания температуры, как термостат. Допустим Вы хотите иметь зимой в комнате температуру 25 градусов, подключаете обогреватель и он будет нагревать до нужной вам температуры. Очень удобно выращивать рассаду на балконе, задав нужную температуру.

Причем все эти функции одновременно!

КАТ-04П имеет пульт дистанционного управления по радиоканалу. Контроллер может работать в 2-х режимах:

• кнопки радиопульта дублируют кнопки самого блока управления, тогда задействовано 3 кнопки.
• кнопки радиопульта управляют каждым каналом, 4 кнопки, на каждый канал назначена своя кнопка.


  Дальность действия пульта - 50 метров на открытой местности.

  Тип батарейки                   - 23A 12V

  Батарейка включена в комплект.

Инструкция новая модель.

 В новую модель добавлена возможность выбора датчика температуры или датчика влажности. Введен параметр выбора, делать дополнительное открытие (закрытие) или не делать.
